超声波焊接

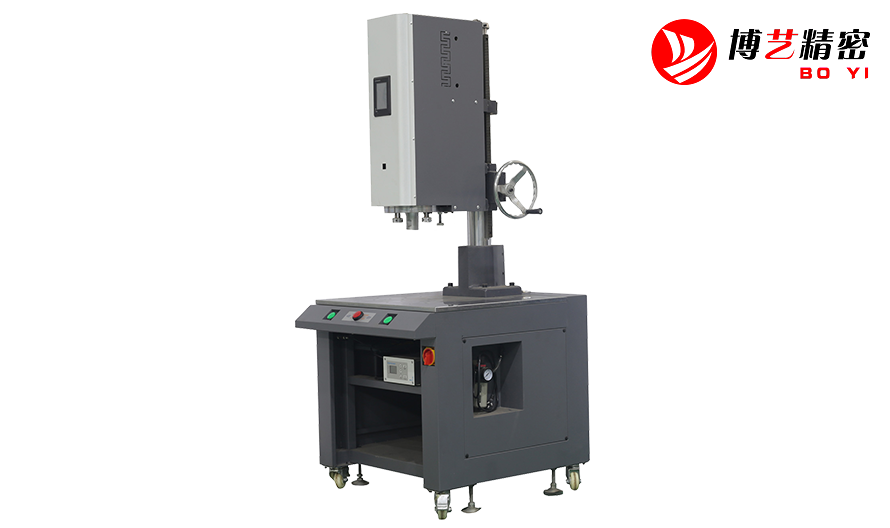

设备图片

设备详情

一、设备简况

1、设备名称:大功率超声波焊接机

型号:BY-1532  BY -1542

2、焊接对象:塑料件

3、焊接原理:高频振动摩擦焊接。

4、设备能力: 每天2班  每班11小时

5、焊接要求:根据塑料件不同形状焊接,

保证外观光洁,无过度明显缺陷。

6、焊接节拍:可时间控制或手动控制

设备特点:机器设计精巧,外观紧凑,

可配合流水线作业,移动方便自如,

可配合自动接口设备的使用。


二、设备规格和参数



BY-1532

BY-1542



15KHZ



3200W

 4200W

工作行程

125mm-150mm

焊接时间

 0.01-9.99sec

焊接面积

Φ250mm

Φ300mm

外形尺寸

 L900mm*W750mm*H2150mm



160kg

220kg


三、焊接工艺

 1、 熔接法 超声波振动随焊头将超声波传导至焊件,由于两焊件处声阻大,因产生局部高温使焊件交界面熔化。在一定压力下,使两焊件达到美观、快速、坚固的熔接效果。

 2、 埋插法 螺母或其它金属欲插入塑料工件。首先将超声波传至金属,经高速振动,使金属物直接埋入成型塑胶内,同时将塑胶熔化,其固化后完成埋插。

 3、 铆接法 欲将金属和塑料或两块性质不同的塑料接合起来,可利用超声波铆接法,使焊件不脆化、美观、坚固。

 4、 点焊法 利用小型焊头将两件大型塑料制品分点焊接,或整排齿状的焊头直接压于两件塑料工件上,从而达到点焊的效果。

 5、 成型法 利用超声波将塑料工件瞬间熔化成型,当塑料凝固时可使金属或其它材质的塑料牢固。



四、基本组件

* 气动传动系统

包括(过滹器、减压阀、油雾器、换向器、节流阀、气缸等)

* 控制系统

* 超声波发生器

* 超声波塑料焊接机使用的声学系统 (换能器、焊头)


焊接样品
